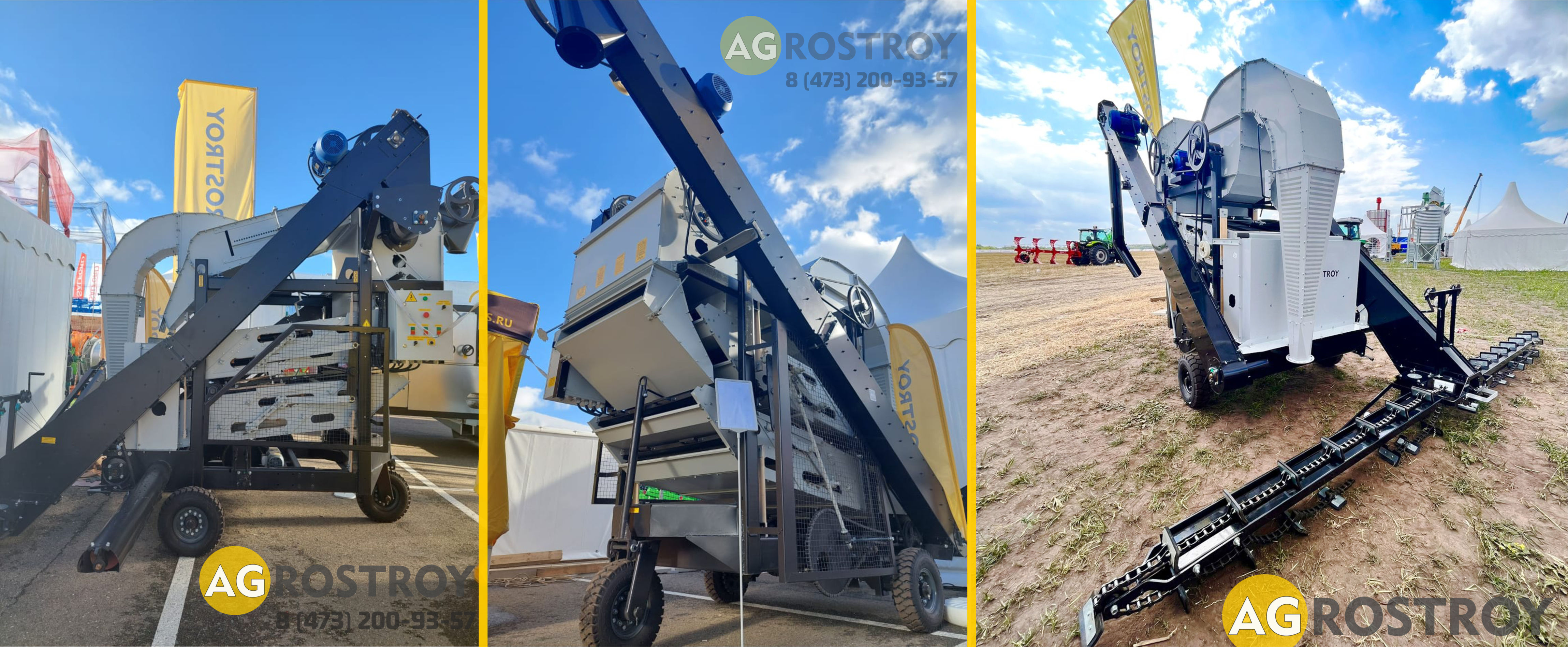

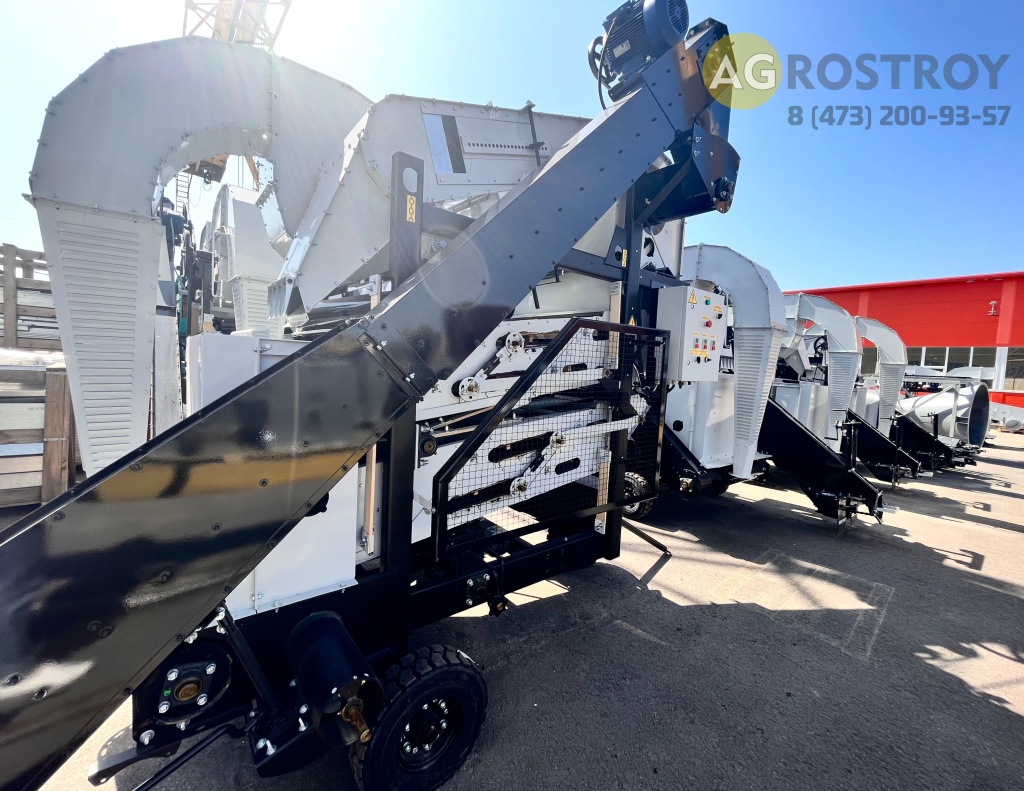

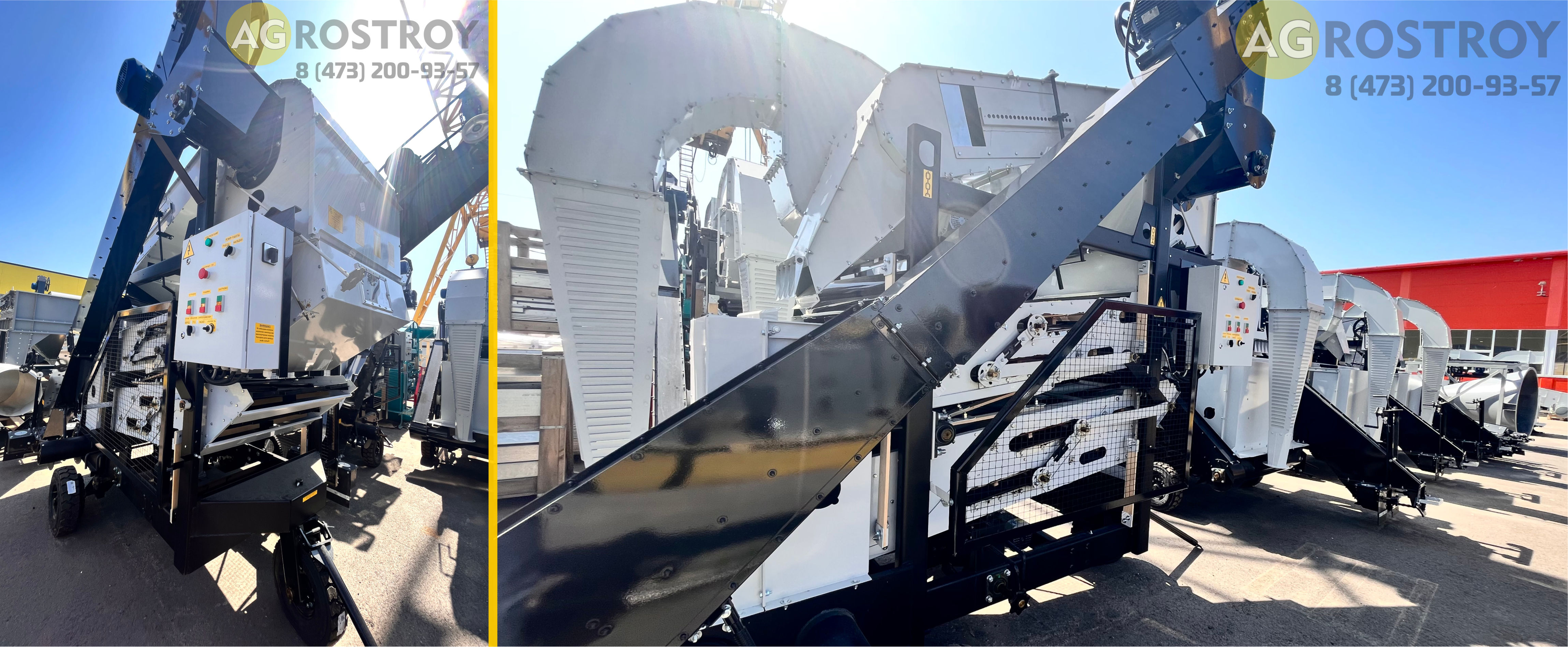

ОВС- 25. Очиститель вороха Самопередвижной

предназначен для первичной очистки зернового вороха на открытых токах и площадках

Рама машины опирается на три колеса, ось переднего закреплена на поворачиваемой вилке. Машина снабжена механизмом самопередвижения, она может перемещаться со скоростью 0,1—0,3 м/мин и переезжать по току со скоростью 2,7—6,1 м/мин. Очиститель ОВС-25 оснащен четырьмя электродвигателями, суммарная мощность которых 9,6 кВт.

Загрузочный транспортер составлен из наклонного скребкового транспортера и двух шарнирно соединенных с ним скребковых питателей, которые могут настраиваться, в зависимости от поверхности тока. Загрузочный транспортер подает зерно в приемную камеру, а шнек распределяет его равномерно по ширине машины.

Приемная камера представляет собой пространство между двумя вертикальными воздушными каналами. В верхнюю часть камеры встроено питающее устройство, состоящее из приёмного лотка, распределительного шнека, клапана-питателя и делителя. Питающее устройство и делитель разделяют исходный материал на два равных потока. Один поток подаётся на верхний решётный стан, а другой поток — на нижний.

Воздушные каналы предназначены для очистки зерна от легких примесей. Каналы соединены с вентилятором воздуховодом с окном, закрываемым передвижной заслонкой, при помощи которой регулируют скорость воздушного потока в каналах. Воздушный поток уносит легкие примеси в осадительную камеру, где часть примесей осаждается, а наиболее легкие поступают в пневмотранспортер.

Решетные станы (верхний и нижний) работают параллельно. В решетный стан вставлены рамки с решетами. Станы приводятся в колебательное движение. Для уравновешивания инерционных сил станы движутся в противоположном направлении. К машине приложен комплект решет с продолговатыми отверстиями шириной 1,5—5,0 мм и с круглыми диаметром 3,6—10 мм.

 Рабочую скорость машины подбирают так, чтобы при полной загрузке решетных станов через 5—10 мин работы в питательной камере образовались излишки зерна. Затем машину останавливают. После схода излишков снова включают механизм самопередвижения.

Наименование

Ед. изм.

Значение

Марка

ОВС-25

Тип

самопередвижной

Производительность в режиме

первичной очистки (ГОСТ)*

Пшеница 760 кг/м3 (номинальная)

т./ч.

12,5

Подсолнечник

т./ч.

6

Рапс

т./ч.

3,5

Кукуруза

т./ч.

12,5

Ячмень

т./ч.

10

Гречиха

т./ч.

8,5

Рис

т./ч.

5

Производительность в режиме предварительной

«товарной» очистки**

Пшеница 760 кг/м3 (номинальная)

т./ч.

25

Подсолнечник

т./ч.

10

Рапс

т./ч.

6

Кукуруза

т./ч.

25

Ячмень

т./ч.

17

Гречиха

т./ч.

14

Рис

т./ч.

10

Габаритные размеры:



ширина(рабочая/транспортная)

мм.

5200/2100

длина(рабочая/транспортная)

мм.

4700/4450

высота(рабочая/транспортная)

мм.

3270/2750

Скорость перемещения при очистке

м./ч.

3-12

задается частотным преобразователем

Установленная мощность

кВт.

9,2

Масса в полной комплектности, не более

Кг.

1950

Установленный срок службы, не менее

лет

9

Количество обслуживающего персоонала

Чел.

1
